SFD 1001 Single Floppy Disk


sfd1001

Das Laufwerk wurde ebenfalls als SFD 1002 mit IEEE488-Adapter für den C64 verkauft. Gesamt gesehen war es einer der wirtschaftlichen Flops. Zuletzt wurden die Laufwerke mit der ebenso erfolglosen CBM-2-Reihe bei Elektronik-Versendern verkauft.

Technische Daten
Totale Speicherkapazität1.066.496 Bytes
Spuren154 (2x77)
Sektoren pro Spur23-29
Blöcke4166
DOS2.7
ROM16 Kb DOS, 2Kb GCR, 2Kb FDC-ROM
RAM4Kb
SchnittstelleIEEE488
ICs und weitere DatenTyp und Steckplatz

6502 (2)
Prozessor(en), 2H, 1E
6532 (2)RIOT, 4J, 6J
6522VIA, 5E
6530MOS 901885-04 [5E] (extern. ROM) [U2]
2216 (2)2Kx8 ,7G,9G
Matsushita JU-570-2Laufwerk, unter der Platine :o)
Erscheinungs-Jahr1984

Interna und technische Unterlagen
Bei der SFD 1001 handelt es sich im Prinzip um eine halbe CBM 8250. Für die hohe Schreibdichte werden Quad-Density-Disketten verwendet. Da diese heute kaum noch beschaffbar sind, kann man auf qualitativ gute DD/DS-Disketten ausweichen. Bitte niemals aktuellere High Density-Disketten mit 96tpi verwenden ! - Das wird gar nicht oder nicht lange funktionieren ! - Das Format und die geschriebenen Daten sind dann nach kurzer Zeit nicht mehr lesbar.
Das Diskettenformat ist voll kompatibel zur CBM 8250.


Tool Icon
Skalierte Schaltungs-Unterlagen für den "schnellen Blick" :

6530 Adaptor
Assy 251406 Sheet 2/3
Assy 251406 Sheet 3/3


PDFDas CBM 8250-Handbuch

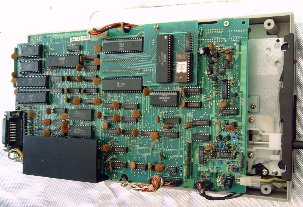

SFD 1001 PCB
SFD 1001 Platine
SFD 1001 PCB - 6530
SFD 1001 PCB - IEEE488
Der charakteristische 6530 mit AdapterDie Rückseite mit dem IEEE488-Bus

Technische Probleme

Da das Laufwerk über das DOS 2.7 wie die CBM 8250 verfügt, sollte man bei technischen Problemen, diese mit den bekannten Flash-Codes eingrenzen können.
Auf Befehle die speziell für Doppel-Laufwerke ausgelegt sind, sollte man besser verzichten. Diese führen zu einer Fehlermeldung.


ERROR INDICATIONS
NUMBER OF FLASHES ERROR CAUSE COMPONENT
1 Zero Page 6532
2 ROM $E000-$EFFF 2364
3 ROM $C000-$DFFF 2364
4 Unused
5 Zero Page 6530 6502
6 Common RAM $1000-$13FF 2114
7 Common RAM $2000-$23FF 2114
8 Common RAM $3000-$33FF 2114
9 Common RAM $4000-$43FF 2114
10 Controller ROM 6530 6502




Downloads und Links
Download Disk Operating System (DOS) ROM low DOS 2.7 C000-DFFF
Download Disk Operating System
(DOS) ROM high DOS 2.7 E000-FFFF


Download Floppy Disk Controller (FDC) 6530 RIOT ROM


SFD 1001 bei Zimmers.net

The Secret Weapons of Commodore




Danksagungen
Dank an Diddl (Forum-64) für das schöne Bild seiner SFD1001 !
