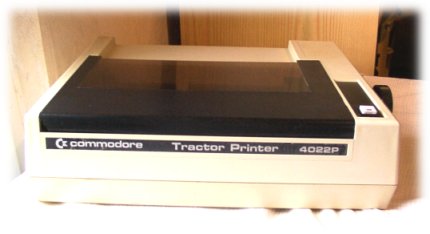

CBM 4022P
Einer der alten Pet Drucker. Einigen Geruechten zur Folge soll dieser Drucker einem Epson Modell sehr
aehnlich sehen. Der interne Aufbau der Platine erinnert aber sehr an das uebliche Commodore Design.
Der Drucker kostete im April 1981 bei Quelle 2050 DM.
Downloads
Schematics in 3 JPG/Graustufen
Die Schaltplaene stammen von einer dritten Kopie, sind aber noch lesbar.
|
Internas
Ein Blick in den 4022P. Das Bild kann in einer groesseren Version angeschaut werden. Leider ist die
Qualitaet nicht sehr gut. In meinem Drucker waren 2 I/O-ICs mit der Bezeichnung : "MOS C0 10750 (46/81)" zu finden. Diese koennen auch durch den MOS 6532
ersetzt werden.
|
| Part | Location |
| 90136-02 ROM(8Kb) | U8D |
| 6504A CPU | U7D |
| 6522 VIA | U6D |
| MOS C0 10750 (6532 RIOT) | U4D + U5D |
|
Diese Daten stammen aus meinem Geraet.
|
|
|
